ENERGRID N3 Series
ENERGRID N3
Υγρόψυκτο σύστημα αποθήκευσης ενέργειας για έργα μεγάλης κλίμακας.
Μπαταρίες LFP, BMS, υγρόψυξη και πυροπροστασία σε container. Διαμόρφωση με εξωτερικό PCS και EMS ανά έργο.
- Χωρητικότητα
- 5.015 kWh
- Διαμόρφωση
- 20′ container
- Μπαταρία
- LFP 314 Ah
- Προστασία
- IP54, C5
- Λειτουργία
- DC-connected*
* Η ισχύς AC καθορίζεται από το επιλεγμένο PCS.
Τι είναι το N3
Το ENERGRID N3 είναι η πρόταση της ZTT για αποθήκευση ενέργειας σε κλίμακα MWh. Συνδυάζει μπαταρίες, BMS, θερμική διαχείριση και προστασίες σε μία προκατασκευασμένη μονάδα.
Η Τεχνολογική σχεδιάζει τη συνολική λύση βάσει της ισχύος σύνδεσης, της επιθυμητής διάρκειας και του τρόπου αξιοποίησης της ενέργειας.
Πλεονεκτήματα
Κάθε πλεονέκτημα μαζί με το τεχνικό στοιχείο που το τεκμηριώνει.
| Πλεονέκτημα | Τι το τεκμηριώνει | Τι σημαίνει για το έργο |
|---|---|---|
| Χωρητικότητα σε περιορισμένο χώρο | 5.015 kWh σε container 20 ποδών | Οργάνωση της εγκατάστασης με επαναλαμβανόμενες μονάδες. |
| Εργοστασιακή προετοιμασία | Προσυναρμολογημένο και δοκιμασμένο σύστημα | Περιορισμός εργασιών συναρμολόγησης στο πεδίο. |
| Θερμική διαχείριση | Έξυπνη υγρόψυξη και θέρμανση | Έλεγχος της θερμοκρασίας λειτουργίας. |
| Συνδυασμένες προστασίες | BMS, ενεργή ειδοποίηση, αερόλυμα και σύστημα νερού | Ενσωμάτωση στον συνολικό σχεδιασμό πυροπροστασίας του έργου. |
| Διαμόρφωση ανά έργο | Συνεργασία με εξωτερικό PCS και EMS | Επιλογή ισχύος και στρατηγικής λειτουργίας βάσει αναγκών. |
Τεχνικά χαρακτηριστικά
Τεχνικά στοιχεία από την επίσημη σελίδα προϊόντος της ZTT.
- Ονομαστική χωρητικότητα
- 5.015 kWh
- Τύπος μπαταρίας
- LFP 314 Ah
- Ονομαστική τάση DC
- 1.331,2 V (12P416S)
- Εύρος τάσης DC
- 1.040 έως 1.497 V
- Έξοδος DC
- Single loop
- Θερμική διαχείριση
- Υγρόψυξη και θέρμανση
- Θερμοκρασία λειτουργίας
- −20 έως +55 °CΜείωση ισχύος κάτω από −15 °C ή πάνω από +45 °C
- Πυροπροστασία
- Active alert, aerosol, water suppression
- Προστασία και αντιδιάβρωση
- IP54, C5
- Υψόμετρο
- Έως 2.000 m
- Θόρυβος
- Έως 75 dB
- Βοηθητική ισχύς
- Έως 43 kW
- Βάρος
- 40 t
- Διαστάσεις
- 6.058 × 2.438 × 2.896 mm
- Επικοινωνία
- Modbus TCP/RTU, IEC 61850, IEC 104, CAN
Πώς λειτουργεί
- ENERGRID N3Μπαταρίες, BMS, θερμική διαχείριση
- Εξωτερικό PCSΜετατροπή DC / AC
- Μετασχηματιστής και προστασίεςΣημείο σύνδεσης του έργου
-
Αποθήκευση
Η χωρητικότητα επιλέγεται για την ενέργεια που πρέπει να μεταφερθεί στον χρόνο.
-
Μετατροπή ισχύος
Το PCS καθορίζει την ισχύ φόρτισης και εκφόρτισης στην πλευρά AC.
-
Εποπτεία και έλεγχος
Το EMS συντονίζει τη λειτουργία εντός των ορίων του BMS και της εγκατάστασης.
Η τελική διαμόρφωση επιβεβαιώνεται στην τεχνική προσφορά.
Τεχνική τεκμηρίωση
Τα πιστοποιητικά αντιστοιχούν στην έκδοση και στον εξοπλισμό κάθε προσφοράς.
-
zttgroup.com Προβολή
ENERGRID N3: επίσημα στοιχεία ZTT
Τεχνικά χαρακτηριστικά και παρουσίαση του κατασκευαστή, στην ιστοσελίδα της ZTT.
-
Κατόπιν αιτήματος Αίτημα φακέλου
Πιστοποιητικά και εκθέσεις δοκιμών
Ζητήστε τον φάκελο που αντιστοιχεί στην προσφερόμενη έκδοση και στον επιλεγμένο εξοπλισμό.
Τεχνικός φάκελος
Ζητήστε τα διαθέσιμα έγγραφα για τη διαμόρφωση του έργου σας. Περιλαμβάνει:
- Datasheet και manual εγκατάστασης
- Πιστοποιητικά και εκθέσεις δοκιμών
- Μονογραμμικό και σχέδιο χωροθέτησης
- Τεκμηρίωση πυροπροστασίας
- Απαιτήσεις PCS, EMS και βοηθητικών παροχών

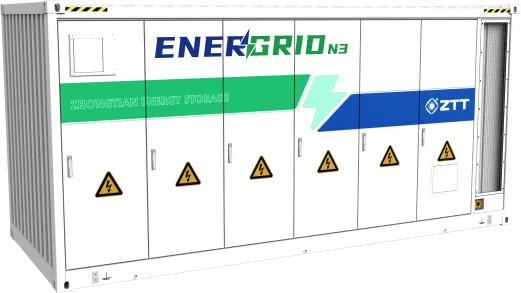

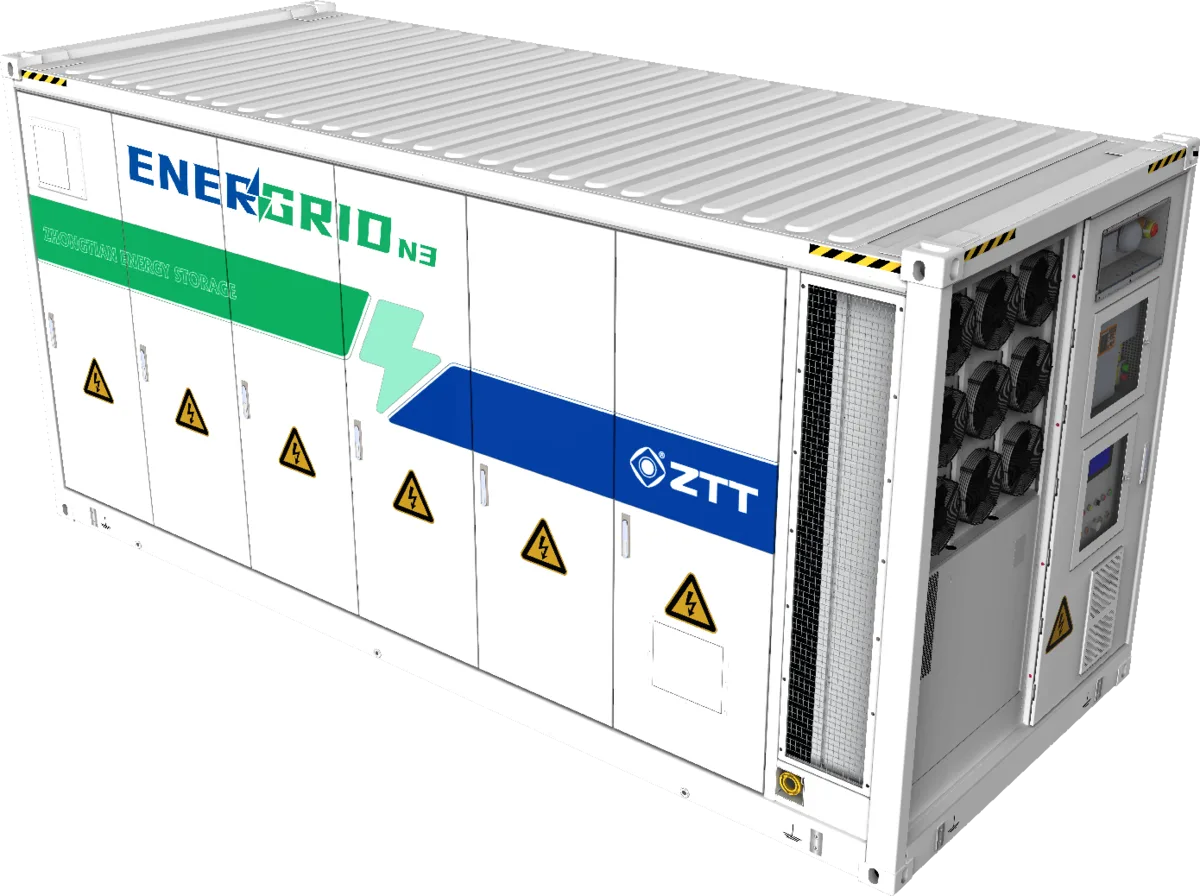

Φωτογραφίες
Επίσημες απεικονίσεις προϊόντος της ZTT.
Εφαρμογές N3
Έργα όπου η Τεχνολογική προτείνει το N3.
ΑΠΕ και BESS
Φωτοβολταϊκά με αποθήκευση
Κοινός σχεδιασμός παραγωγής, αποθήκευσης και διαχείρισης ενέργειας.
Βιομηχανία
Μεγάλα ενεργειακά φορτία
Ανάλυση κατανάλωσης και τεχνικοοικονομική αξιολόγηση του συστήματος.
Ταιριάζει το N3 στο έργο σας;
Στείλτε μας την επιθυμητή ισχύ, τη χωρητικότητα και τα στοιχεία σύνδεσης. Θα προτείνουμε τη συνολική διαμόρφωση του έργου σας.
